單埠乙太網路變壓器,兩種封裝
從標準 Gigabit 到 Multi‑Gig 應用,提供 3232 與 4532 兩大 SMD 封裝系列。
3232 系列
最精巧的封裝,適合空間受限的網通模組與埠密度較高的設計,支援 10/100/1000BASE‑T。
4532 系列
主力系列,電感值選擇多,涵蓋 1000BASE‑T 及 2.5G / 5G / 10GBASE‑T Multi‑Gig 高速應用。
| Part No. | Size (mm) | Inductance | Insertion Loss | Turn Ratio | Hi‑Pot | Application | 規格書 |
|---|---|---|---|---|---|---|---|
| MAT3232T-151-G1-6L | 3.2 × 3.2 | 150 µH | 2.5 dB @ 0.1–100 MHz | 1CT:1CT | 1500 Vrms | 10/100/1000BASE‑T | |
| MAT4532T-121-G10-6L | 4.5 × 3.2 | 120 µH | 1.5 dB @ 0.1–500 MHz | 1CT:1CT | 1500 Vac | 10GBASE‑T | |
| MAT4532T-181-G5-6L | 4.5 × 3.2 | 180 µH | 1.5 dB @ 0.1–250 MHz | 1CT:1CT | 1500 Vac | 1000 / 2.5G / 5GBASE‑T | |
| MAT4532T-201-G1-6L | 4.5 × 3.2 | 200 µH | 1.5 dB @ 0.1–100 MHz | 1CT:1CT | 1500 Vac | 10/100/1000BASE‑T |
電感值量測條件 DC bias 8 mA @ 100 kHz(Min.)· 插入損耗與 Hi‑pot 為 Max. 值,量測頻寬依料號不同 · 點料號可看完整規格,或直接下載 PDF 規格書。
Moritek
4.5×3.2mm
120 µH

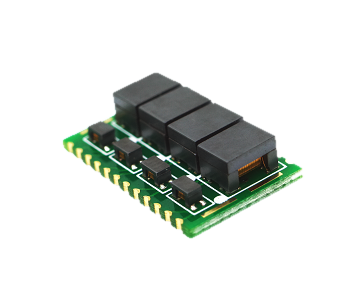

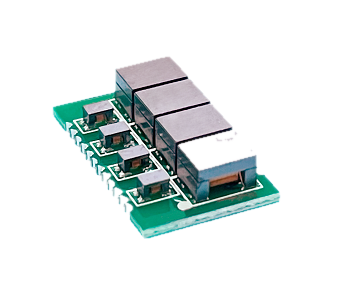

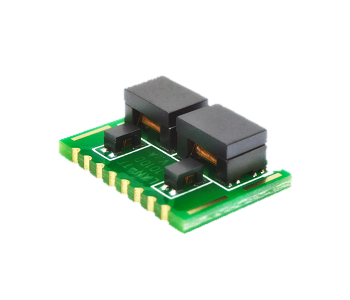

從單顆離散元件,到多埠整合模組
離散單埠設計讓客戶能依需求自由佈局 —— 單顆貼裝於自家板上,或整合成多埠 LAN 磁性模組。
模組照片為離散單埠元件整合示意,實際規格與埠數可依客戶需求客製。
單埠變壓器在乙太網路電路裡怎麼接
MAT 系列為 6 腳單埠設計,兩側各一組帶中心抽頭的繞組(1CT:1CT),一側接 PHY / MAC,另一側接 RJ45 連接器。
| Pin | 側 Side | 功能 Function | 典型接法 |
|---|---|---|---|
| 1 | PHY 側 | 繞組端 A | 接 PHY 差動訊號 TX+ / RX+ |
| 2 | PHY 側 | 繞組端 B | 接 PHY 差動訊號 TX− / RX− |
| 6 | PHY 側 | 中心抽頭 CT | 接 PHY 端共模電壓 / 去耦電容 |
| 5 | 線路側 | 繞組端 A | 接 RJ45 差動接腳 |
| 4 | 線路側 | 繞組端 B | 接 RJ45 差動接腳 |
| 3 | 線路側 | 中心抽頭 CT | 接 Bob Smith 終端 / 對地電容 |
匝比 1CT:1CT · Hi‑pot 1500 V(60 秒)· 每個 RJ45 埠需要 4 顆(對應 4 對雙絞線)。實際接法請以各料號規格書的 SCHEMATIC DIAGRAM 為準。
訊號隔離
變壓器讓 PHY 與網路線之間沒有直流路徑,阻隔兩端的接地電位差,並提供 1500 V 的耐壓保護。
共模抑制
差動傳輸搭配中心抽頭,把兩線上同相的雜訊抵消掉,降低 EMI 輻射與外來干擾的影響。
阻抗匹配
1CT:1CT 匝比對應乙太網路 100 Ω 差動阻抗,維持訊號完整性、降低回波損耗。
PoE 相容
中心抽頭可作為 PoE 供電的注入點,讓資料與電力共用同一組雙絞線。
新一代 SMD 單埠變壓器,取代傳統模組
採自動化繞線與離散單埠設計 —— 相較傳統手工環形磁芯與笨重的整合式模組,在品質一致性、佈線彈性與量產性上都更勝一籌。
自動化繞線 · 品質穩定
採自動繞線與自動壓接電極製程,每一顆特性一致、良率穩定,不像傳統手工環形磁芯有較大公差。
離散單埠 · 佈線彈性
取代把變壓器與共模濾波器包在一起的笨重 LAN 模組,離散設計讓佈線更自由,甚至可雙面貼裝、提高埠密度。
小型化 · 全 SMT
3.2×3.2 / 4.5×3.2 mm SMD 封裝,適合自動化 SMT 產線,省空間也省組裝成本。
Multi‑Gig Ready
涵蓋 1000BASE‑T 到 10GBASE‑T,對應新一代高速網通與 PoE 應用需求。
