網通與電源的
繞線磁性元件
Moritek 專營繞線磁性元件 —— 從乙太網路訊號隔離到電源管理,提供 LAN Transformer 與 Power Inductor 兩大產品線,對應網通設備、伺服器與可攜式裝置。
三條產品線
磁性元件本業之外,也提供 2.5G 乙太網路的終端產品。
LAN Transformer
單埠 SMD 乙太網路訊號隔離變壓器,符合 IEEE 802.3,涵蓋 10M BASE‑T 到 10GBASE‑T。
Power Inductor
模壓成型合金功率電感,低直流阻抗、高飽和電流,適合 DC‑DC 與電源管理電路。
2.5G Series
採瑞昱第二代 2.5G 晶片 RTL8156B,USB-C 網路卡與無網管交換器,即插即用。
從網通機房到可攜式裝置
訊號變壓器負責每一個 RJ45 埠的隔離;功率電感則是電源電路裡穩定電流的關鍵元件。
伺服器
交換器 / 路由器
網路攝影機
筆電 / 平板
智慧型手機
LCD 面板
藍牙 / IoT
工業電腦
穩定的品質,完整的供應
自動化繞線 · 品質穩定
兩大產品線皆採自動繞線與量產製程,特性一致、良率穩定,適合品牌客戶長期供貨。
IEEE 802.3 · RoHS 無鹵
訊號變壓器依乙太網路規範驗證;所有產品符合 RoHS、Halogen‑Free 環保製程。
選型與技術支援
提供完整規格書、樣品與選型建議,協助工程師對應到最適合的封裝、電感值與電氣規格。
完整產品線 · 一站供應
訊號與電源兩類磁性元件一次到位,簡化客戶的採購與供應鏈管理。
選料前常被問到的問題
工程師在評估磁性元件時最常確認的幾件事。
什麼是 LAN Transformer(乙太網路訊號變壓器)?
LAN Transformer 是乙太網路實體層必備的磁性元件,接在 PHY 晶片與 RJ45 連接器之間。它有三個作用:讓兩端沒有直流路徑以隔離接地電位差、抑制共模雜訊降低 EMI、以及匹配乙太網路的 100 Ω 差動阻抗。只要設備有 RJ45 網路埠,就需要它。
一個 RJ45 埠需要幾顆單埠 LAN Transformer?
需要 4 顆。乙太網路使用 4 對雙絞線,每一對都需要一組獨立的變壓器繞組。Moritek MAT 系列為離散單埠設計,客戶可依板面配置自由佈局,不必受整合式模組的腳位限制。
離散單埠變壓器和整合式 LAN 模組差在哪?
整合式模組把變壓器與共模濾波器封在一起,體積大、佈線受限。離散單埠設計讓每一顆獨立貼裝,佈線更自由、甚至可雙面貼裝提高埠密度;而且採自動繞線製程,特性一致性優於傳統手工環形磁芯。
LAN Transformer 支援 PoE 嗎?
支援。MAT 系列兩側繞組皆有中心抽頭(1CT:1CT),線路側的中心抽頭即可作為 PoE 供電的注入點,讓資料與電力共用同一組雙絞線。
怎麼選 LAN Transformer 的電感值?

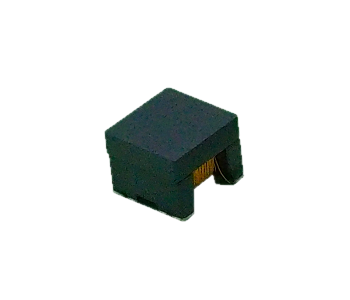

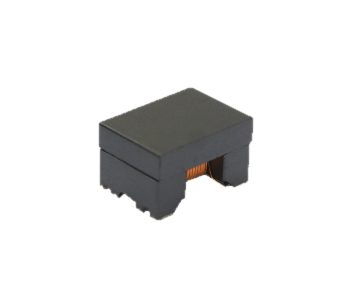

主要看傳輸速率與板面空間。10/100/1000BASE-T 常用 150–200 µH;2.5G / 5GBASE-T 建議 180 µH;10GBASE-T 因頻寬需求高,選用插入損耗量測至 500 MHz 的 120 µH 料號。空間受限選 3232(3.2×3.2 mm),需要更多電感值選擇則用 4532(4.5×3.2 mm)。
模壓成型功率電感和一般繞線電感差在哪?
模壓成型是把合金磁粉與線圈一體模壓,沒有獨立磁芯零件,也沒有氣隙。優點是磁路封閉、漏磁低、無氣隙噪音,而且在大電流下電感衰減更平緩(直流疊加特性好),機械強度也優於組合式磁芯。
Isat 和 Irms 有什麼不同?
Isat 是飽和電流,指電感值下降 30% 時的電流,決定電路的瞬時峰值能力。Irms 是溫升電流,指元件溫度上升 40 °C 時的電流,決定連續工作的上限。選料時兩者都要確認,通常取較小的那個當設計上限。
需要樣品、規格書或報價?
告訴我們您的應用需求,Moritek 會為您推薦最合適的 LAN Transformer 或 Power Inductor 料號。
